- 产品描述
-
- 商品名称: HL2100室内工业网关
<p>频段：370~590 MHz、740~1180MHz (Sub1G)</p> <p>频段：2.4GHz (Wi-Fi)</p> <p>频段：4G LTE FDD: B1/B3/B5/B7/B8/B20/B28; LTE TDD: B38/B39/B40/B41</p>
频段：370~590 MHz、740~1180MHz (Sub1G)
频段：2.4GHz (Wi-Fi)
频段：4G LTE FDD: B1/B3/B5/B7/B8/B20/B28; LTE TDD: B38/B39/B40/B41
最多支持1000个节点, 支持太阳能电池板安装。
内置备用电池，用于电源故障。
HDL工程团队支持定制。
工业标准的防风雨外壳和现代室内外壳也可用。
概述
珠海兴利电脑制品有限公司（HDL） 推出了一款物联网智能网关 HL2100 是无线传感器用与公用网络接入的核心设备，无线传感器和网关之间通过 Sub 1Ghz 无线传输数据，网关内置 4G 无线通讯模块，通过 4G 公用蜂窝网络将传感器采集的信息无线长距离传输至监控中心，也可以实现控制指令的下达。该设备采用高性能的 32 位 双核处理器、超低功耗协处理器、和无线通讯模块，以嵌入式实时操作系统为软件支撑平台，实现数据的透明传输功能; 该产品可广泛应用于物联网产业链，如智慧工厂, 智慧水务, 智慧农业,智慧社区, 智慧消防等。通过此设备可实现无线传感器各节点的云端管理和调度，实现真正的物联网应用系统。

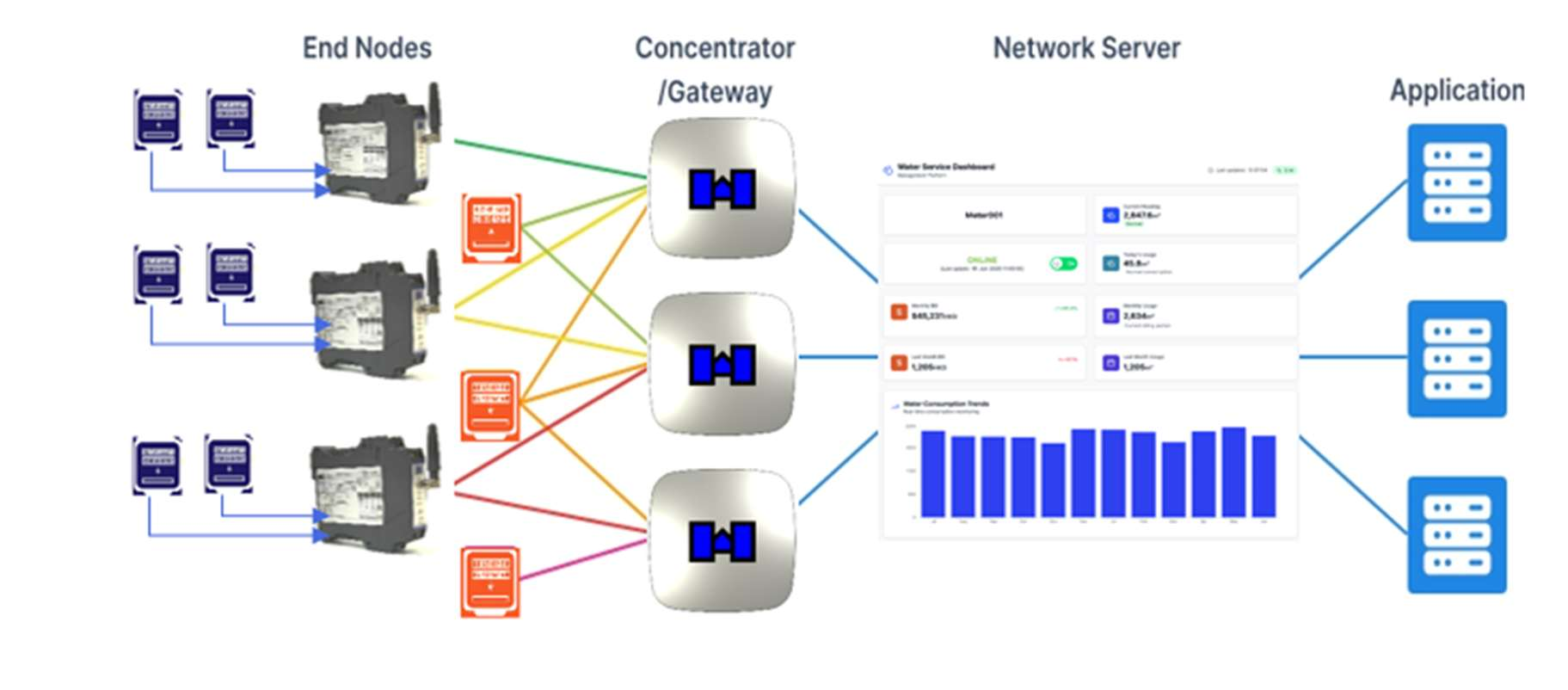

典型应用
特点
• 采用高性能 32 位 （主频高达 240 MHz）LX7 双核处理器、超低功耗协处理器，完整的 WIFI 子系统（802.11b/g/n）；
• 支持 Sub 1Ghz 网络无线数据传输，实现高抗干扰性、高灵敏度、低功耗和超长传输距离 ；
• 低功耗设计，支持多级休眠及唤醒模式，最大限度降低功耗；
• 内置太阳能控制芯片, 可以直接使用太阳能板而不用外置 MPPT;
• WDT 看门狗设计，保证设备长期运行稳定；
• 采用完备的防掉线机制，保证数据终端永远在线；
• 天线接口防雷击保护；
• 支持 2.4GHz Wi-Fi 本地参数配置和设备 OTA 固件升级；
• 智能型数据终端，上电即可进入数据传输状态；
• 内置标准的 TCP/IP(4/6) 协议栈，支持透明数据传输；
• 网关通过 408~565MHz，816~1080MHz Sub 1Ghz 信号接收传感器的信息
• 支持 4G LTE Cat1 通讯
• 一个网关同时接收多达 1000 个设备信息。
• 如果网关无法与互联网或 MQTT 连接，则接收到的数据将存储在网关的内存中。
• 可以存储至少 60 天的数据（指定的工作情况）。
• 一旦连接再次建立，所有数据将按时间顺序上传到 MQTT。
• 用于数据处理和数据上传的内部闪存缓冲。
• 能够列出每个检测到的 Sub 1Ghz 设备的所有 RSSI 读数。
• 电源、网络、电池状态指示灯。
• 按钮用于打开/关闭或重置网关
• 在设置页面选项：MQTT 服务器地址、IP 地址、Wi-Fi 连接设置、Sub 1Ghz 通道数等。
• 数据将被推送到客户 MQTT 代理
• 外壳达到 IP67 防护等级。
技术参数
4G 网络参数 4G 网络 LTE FDD: B1/B3/B5/B7/B8/B20/B28；LTE TDD: B38/B39/B40/B41；支持
全球主流频段，可定制。理论带宽 LTE FDD： Max 10Mbps(DL), 5Mbps(UL)
LTE TDD： Max 8.96Mbps(DL), 3.1Mbps(UL)发射功率 Class 3 (23dBm±2dB) for LTE FDD bands
Class 3 (23dBm±2dB) for LTE TDD bands天线 支持全球主流频段，可定制。 Sub 1Ghz 参数 通信频段 408~565MHz（可定制）
816~1080MHz（默认）天线 全向玻璃钢天线 3dBi (L: 29cm) or 5dBi (L: 100cm) 户外通信距离 ＞2km 调制方式 ChirpIoTTM 发射输出功率 -30dBm~20dBm 最大链路预算 163dB 灵敏度 -143dBm@62.5kHz ChirpIoT™：该系列芯片及平台为 panchip 完全拥有自主知识产权的非授权频段低功耗广域物联网技术。 2.4G Wi-Fi 参数 通信频段 IEEE802.11 b/g 参数设置 本地 Wi-Fi 配置 固件升级 本地/远程固件升级 发射功率 10dBm 天线 内置天线 预设 SSID ChirpLAN_Gateway (密码: 123456789) 物理及环境参数 尺寸 200 * 200 *80 mm 材质 ABS，压铸铝合金 工作温度 -30～+70ºC 工作湿度 5%～95%RH（无凝结） 储存温度 -40～+85ºC 供电方式 内置可充电锂电池，7.4V，1.4Ah (可更换容量)
DC12V 2.5A 外置电源 / 太阳能板 DC19V/50W产品外观
1 防水电源插头 接入外置电源或太阳能板 2 SMA 插头 接入 4G 天线 3 N 插头 接入玻璃钢 290MM 天线 产品包装
1 HL 2100 网关 1 台 2 4G 天线 1 支 3 玻璃钢 天线 1 支 4 开关电源 1 台 5 简易说明书 1 份 安装
建议安装距离地面高度>2 米，选址尽量在地势较高的地方，如建筑物的楼顶空旷处，周围无遮挡；如遇特殊情况需要安装在 地下室的则根据现场实际情况选址； 安装设备时最好选择坚固、牢靠的墙面，打孔安装膨胀螺丝不能松动； 安装时设备尽量靠上，务必使天线高于墙面且四周没有遮挡物； 如果有较高的遮挡物体存在，例如：避雷针等，则必须保证天线与遮挡物之间的最小间距大于 0.6 米。
免责声明
本文件提供了 HDL 产品的信息，但并未通过明示或暗示的方式授予任何知识产权许可。除销售条款和条件中声明的责任外，我们不承担任何其他责任。我们不对产品的销售和使用作出任何明示或暗示的保证，包括特定用途的适销性和市场性，以及任何其他专利权、版权或知识产权的侵权责任。我们可能随时修改规格和描述，恕不另行通知
Previous Page
Next Page
产品详细
频段：370~590 MHz、740~1180MHz (Sub1G)
频段：2.4GHz (Wi-Fi)
频段：4G LTE FDD: B1/B3/B5/B7/B8/B20/B28; LTE TDD: B38/B39/B40/B41
最多支持1000个节点, 支持太阳能电池板安装。
内置备用电池，用于电源故障。
HDL工程团队支持定制。
工业标准的防风雨外壳和现代室内外壳也可用。
概述
珠海兴利电脑制品有限公司（HDL） 推出了一款物联网智能网关 HL2100 是无线传感器用与公用网络接入的核心设备，无线传感器和网关之间通过 Sub 1Ghz 无线传输数据，网关内置 4G 无线通讯模块，通过 4G 公用蜂窝网络将传感器采集的信息无线长距离传输至监控中心，也可以实现控制指令的下达。该设备采用高性能的 32 位 双核处理器、超低功耗协处理器、和无线通讯模块，以嵌入式实时操作系统为软件支撑平台，实现数据的透明传输功能; 该产品可广泛应用于物联网产业链，如智慧工厂, 智慧水务, 智慧农业,智慧社区, 智慧消防等。通过此设备可实现无线传感器各节点的云端管理和调度，实现真正的物联网应用系统。
典型应用
特点
• 采用高性能 32 位 （主频高达 240 MHz）LX7 双核处理器、超低功耗协处理器，完整的 WIFI 子系统（802.11b/g/n）；
• 支持 Sub 1Ghz 网络无线数据传输，实现高抗干扰性、高灵敏度、低功耗和超长传输距离 ；
• 低功耗设计，支持多级休眠及唤醒模式，最大限度降低功耗；
• 内置太阳能控制芯片, 可以直接使用太阳能板而不用外置 MPPT;
• WDT 看门狗设计，保证设备长期运行稳定；
• 采用完备的防掉线机制，保证数据终端永远在线；
• 天线接口防雷击保护；
• 支持 2.4GHz Wi-Fi 本地参数配置和设备 OTA 固件升级；
• 智能型数据终端，上电即可进入数据传输状态；
• 内置标准的 TCP/IP(4/6) 协议栈，支持透明数据传输；
• 网关通过 408~565MHz，816~1080MHz Sub 1Ghz 信号接收传感器的信息
• 支持 4G LTE Cat1 通讯
• 一个网关同时接收多达 1000 个设备信息。
• 如果网关无法与互联网或 MQTT 连接，则接收到的数据将存储在网关的内存中。
• 可以存储至少 60 天的数据（指定的工作情况）。
• 一旦连接再次建立，所有数据将按时间顺序上传到 MQTT。
• 用于数据处理和数据上传的内部闪存缓冲。
• 能够列出每个检测到的 Sub 1Ghz 设备的所有 RSSI 读数。
• 电源、网络、电池状态指示灯。
• 按钮用于打开/关闭或重置网关
• 在设置页面选项：MQTT 服务器地址、IP 地址、Wi-Fi 连接设置、Sub 1Ghz 通道数等。
• 数据将被推送到客户 MQTT 代理
• 外壳达到 IP67 防护等级。
技术参数
| 4G 网络参数 | |
| 4G 网络 | LTE FDD: B1/B3/B5/B7/B8/B20/B28；LTE TDD: B38/B39/B40/B41；支持 全球主流频段，可定制。 |
| 理论带宽 | LTE FDD： Max 10Mbps(DL), 5Mbps(UL) LTE TDD： Max 8.96Mbps(DL), 3.1Mbps(UL) |
| 发射功率 | Class 3 (23dBm±2dB) for LTE FDD bands Class 3 (23dBm±2dB) for LTE TDD bands |
| 天线 | 支持全球主流频段，可定制。 |
| Sub 1Ghz 参数 | |
| 通信频段 | 408~565MHz（可定制） 816~1080MHz（默认） |
| 天线 | 全向玻璃钢天线 3dBi (L: 29cm) or 5dBi (L: 100cm) |
| 户外通信距离 | ＞2km |
| 调制方式 | ChirpIoTTM |
| 发射输出功率 | -30dBm~20dBm |
| 最大链路预算 | 163dB |
| 灵敏度 | -143dBm@62.5kHz |
| ChirpIoT™：该系列芯片及平台为 panchip 完全拥有自主知识产权的非授权频段低功耗广域物联网技术。 | |
| 2.4G Wi-Fi 参数 | |
| 通信频段 | IEEE802.11 b/g |
| 参数设置 | 本地 Wi-Fi 配置 |
| 固件升级 | 本地/远程固件升级 |
| 发射功率 | 10dBm |
| 天线 | 内置天线 |
| 预设 SSID | ChirpLAN_Gateway (密码: 123456789) |
| 物理及环境参数 | |
| 尺寸 | 200 * 200 *80 mm |
| 材质 | ABS，压铸铝合金 |
| 工作温度 | -30～+70ºC |
| 工作湿度 | 5%～95%RH（无凝结） |
| 储存温度 | -40～+85ºC |
| 供电方式 | 内置可充电锂电池，7.4V，1.4Ah (可更换容量) DC12V 2.5A 外置电源 / 太阳能板 DC19V/50W |

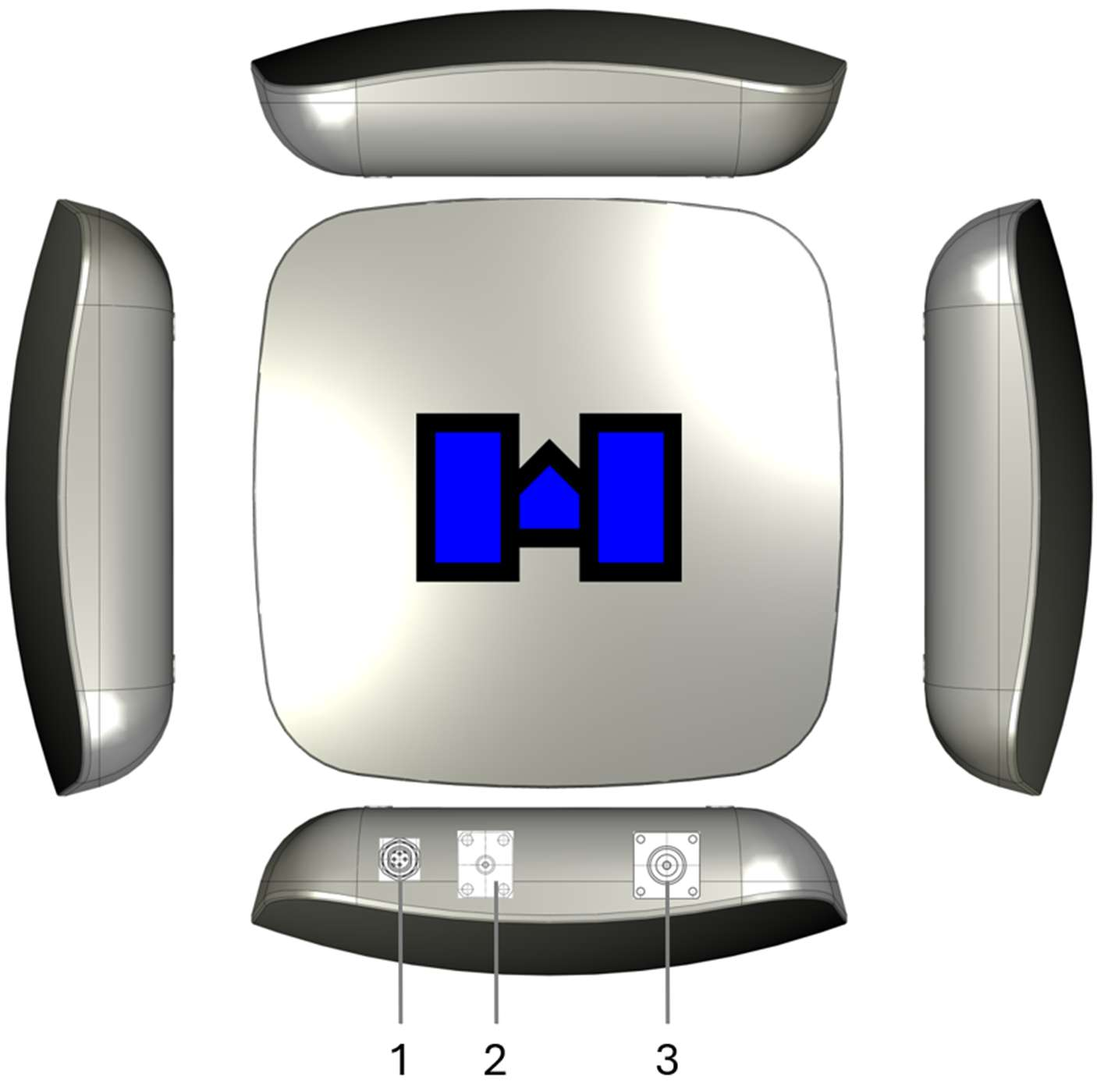

产品外观
| 1 | 防水电源插头 | 接入外置电源或太阳能板 |
| 2 | SMA 插头 | 接入 4G 天线 |
| 3 | N 插头 | 接入玻璃钢 290MM 天线 |
产品包装
| 1 | HL 2100 网关 | 1 台 |
| 2 | 4G 天线 | 1 支 |
| 3 | 玻璃钢 天线 | 1 支 |
| 4 | 开关电源 | 1 台 |
| 5 | 简易说明书 | 1 份 |
安装
建议安装距离地面高度>2 米，选址尽量在地势较高的地方，如建筑物的楼顶空旷处，周围无遮挡；如遇特殊情况需要安装在 地下室的则根据现场实际情况选址； 安装设备时最好选择坚固、牢靠的墙面，打孔安装膨胀螺丝不能松动； 安装时设备尽量靠上，务必使天线高于墙面且四周没有遮挡物； 如果有较高的遮挡物体存在，例如：避雷针等，则必须保证天线与遮挡物之间的最小间距大于 0.6 米。
免责声明
本文件提供了 HDL 产品的信息，但并未通过明示或暗示的方式授予任何知识产权许可。除销售条款和条件中声明的责任外，我们不承担任何其他责任。我们不对产品的销售和使用作出任何明示或暗示的保证，包括特定用途的适销性和市场性，以及任何其他专利权、版权或知识产权的侵权责任。我们可能随时修改规格和描述，恕不另行通知
